Lewmar-Winschen>Ersatzteile

Für die aktuelle Ocean Winde, gebaut seit 1991 und die EVO-Winde. Ähnliche Teile gibt es für frühere Winden auf Anfrage.

Hier geht es zu den Ocean-Winschen

Hier geht es zur EVO-Winde

Hier geht es zu den Winschhutzen

Bei Bestellungen oder Anfragen können Sie hier direkt unser

Kontaktformular nutzen, oder anrufen:

Telefon 04103 8037503

info@marintec.de

Hier geht es zum Gesamtangebot

unsere Firma



E

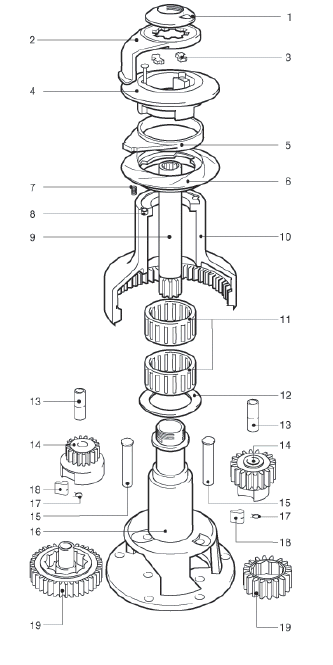

Explosionszeichnung der Ocean-Winde



Teile-Nr

Lewmar-Nummer

/Kurzbeschreibung

 Lieferung als Stück/Paar
Teil in der Skizze
Preis
76327120 º 48000443 14ST-16ST Top Cap & O-Ring Set (chrome) STK
1
30,25 €
76327121 º 48000444 28ST-54ST Top Cap & O-Ring Set (chrome) STK
1
36,94 €
76327122 º 48000445 58ST-65ST Top Cap & O-Ring Set (chrome) STK
1
35,43 €
76327130 º 48000446 16ST-77ST Collet Kit STK
3
15,60 €
76327140 º 48000447 14ST/16ST Jaw Kit STK
4+5+6
42,15 €
76327141 º 48000448 28ST/30ST Jaw Kit STK
4+5+6
43,55 €
76327142 º 48000449 34ST/40ST Jaw Kit STK
4+5+6
43,65 €
76327143 º 48000450 44ST/46ST Jaw Kit STK
4+5+6
47,61 €
76327144 º 48000451 48ST Jaw Kit STK
4+5+6
62,18 €
76327145 º 48000452 50ST/54ST Jaw Kit STK
4+5+6
75,30 €
76327146 º 48000453 58ST/65ST Jaw Kit STK
4+5+6
113,94 €
76327112 º Stripperring 16ST Kit (Paar) PR
5
25,95 €
76327113 º Stripperring 30/40ST Kit (Paar) PR
5
27,91 €
76327114 º Stripperring 44/46ST Kit (Paar) PR
5
26,40 €
76327115 º Stripperring 48ST Kit (Paar) PR
5
27,18 €
76327117 º Stripperring 50/54ST Kit (Paar) PR
5
28,96 €
76327119 º Stripperring 58/65ST Kit (Paar) PR
5
30,40 €
76327210 º 48000477 14ST Chrome Feeder Arm STK
2
85,80 €
76327211 º 48000478 16ST Chrome Feeder Arm STK
2
86,45 €
76327213 º 48000480 30ST Chrome Feeder Arm STK
2
78,23 €
76327215 º 48000482 40ST Chrome Feeder Arm STK
2
85,02 €
76327216 º 48000483 44ST Chrome Feeder Arm STK
2
124,81 €
76327217 º 48000484 46ST Chrome Feeder Arm STK
2
98,85 €
76327218 º 48000485 48ST Chrome Feeder Arm STK
2
98,71 €
76327219 º 48000486 50ST Chrome Feeder Arm STK
2
133,05 €
76327220 º 48000487 54ST Chrome Feeder Arm STK
2
112,42 €
76327221 º 48000488 58ST Chrome Feeder Arm STK
2
140,92 €
76327223 º 48000490 65ST Chrome Feeder Arm STK
2
593,65 €
76327150 º 48000454 14ST Drum Bearing Kit STK
11+12
46,46 €
76327151 º 48000455 16ST-30ST Drum Bearing Kit STK
11+12
49,24 €
76327152 º 48000456 34ST/40ST Drum Bearing Kit STK
11+12
52,66 €
76327153 º 48000457 44ST/46ST Drum Bearing Kit STK
11+12
55,90 €
76327154 º 48000458 48ST Drum Bearing Kit STK
11+12
47,87 €
76327155 º 48000459 50ST Drum Bearing Kit STK
11+12
63,91 €
76327156 º 48000460 54ST Drum Bearing Kit STK
11+12
66,20 €
76327157 º 48000461 58ST Drum Bearing Kit STK
11+12
167,74 €
76327158 º 48000462 64ST/65St Drum Bearing Kit STK
11+12
71,14 €
76327162 º 48000465 30ST Pawl Gear 2 Kit 16T STK
13+14R+17+18
95,82 €
76327164 º 48000467 40ST Pawl Gear 2 Kit 17T STK
13+14R+17+18
101,28 €
76327165 º 48000468 44ST-48ST Pawl Gear 2 Kit STK
13+14R+17+18
137,79 €
76327168 º 48000471 50ST Pawl Gear 2 Kit 16T STK
13+14R+17+18
207,97 €
76327170 º 48000473 54ST Pawl Gear 2 Kit 15T STK
13+14R+17+18
167,70 €
76327171 º 48000474 58ST Pawl Gear 2 Kit 14T STK
13+14R+17+18
203,55 €
76327173 º 48000476 64ST-65St Pawl Gear 2 Kit STK
13+14R+17+18
163,14 €
76327161 º 48000464 28ST-40ST Pawl Gear 1 Kit STK
13+14L+17+18
128,96 €
76327166 º 48000469 44ST-46ST Pawl Gear 1 Kit STK
13+14L+17+18
150,08 €
76327167 º 48000470 48ST Pawl Gear 1 Kit 15T STK
13+14L+17+18
145,85 €
76327169 º 48000472 50ST-54ST Pawl Gear 1 Kit STK
13+14L+17+18
204,40 €
76327172 º 48000475 58ST-65St Pawl Gear 1 Kit STK
13+14L+17+18
220,16 €


Ersatzteilpakete



19701500 Windenpflegeset bestehend aus: 100 g Windenfett, 55 ml Race-Spezialöl, Pinsel, Anleitung, 10 Federn

 77.- €

19700100 Ersatzteilpaket Winde Std 5-44 bestehend aus:

4

1260/7 Klinke-Feder

2

15000398 sleeve (Zahnrad-Hülse)

1

15008005 key (Schlüssel)

1

45000033 Hülse (f.Zahnrad)

4

B2075 circlip (Sprengring)

2

15000378 Hülse

1

15006005 key

1

15010005 key

4

1260/8 kleine Sperrklinken



51,67 €



19700300 Ersatzteilpaket Winde 44ST-66ST 3 Gang

1260/7 STD PAWL SPRING (SMALL) 18
1260/8 STD PAWL (SMALL) 4
1264/8 STD PAWL (LARGE) 4
15044106 CLOSING RING TOP CAP ASSY 2
15044111 PLUNGER TOP CAP ASSY 2
15044112 SPRING TOP CAP ASSY 2
15044113 SPRING TOP CAP ASSY 2
15137203 PLUNGER 2
15137204 SPRING 2
B2037 WINCH SPARE 2 PIECE R/TL CARD 1
B2075 WSM125SO2 CRIMPED CIRCLIP 2
B2083 RR312S(J) CIRCLIP T/CAP ASSY 1
15044114 PUSH BUTTON TOP CAP ASSY 1



470,- €


19701000 Windenfett 100 g

19.- €

19701600 Racelub Spezialöl

16,11€

45000123 Getriebespindel (Teil 15 in Zeichnung)

29,50 €

45000112 Feder (Nr. 7 in Zeichnung)

0,49 €

1260/7 10 Stück Federn für Sperrklinke

21,- €
Die folgenden Wartungssets bestehen aus den gängigsten Teilen, die dem Verschleiß unterliegen, wie: Collets, Klinken, Klinkenfedern, O-Ringe, Buchsen und Sicherungsring

48000014 Wartungsset für Ocean Std 6-40, OceanST 14-16, EVO ST15

51,60 €

48000017 Wartungsset für Ocean ST 50-65, EVO ST 55-65

44,69 €

48000018 Wartungsset für Ocean ST68, EVO ST70

120,53 €

48000019 Wartungsset für Ocean ST30-48, EVOST30-50

41,90 €

19700401 Ersatzteilpaket Set große Klinken, Federn 50-64 (6 Stck Klinken, 12 Stck Federn)

76,90 €

19700501 Set kleine Klinken, Federn 6-48, 66 (6 Stck Klinken, 12 Stck Federn)

77,40 €

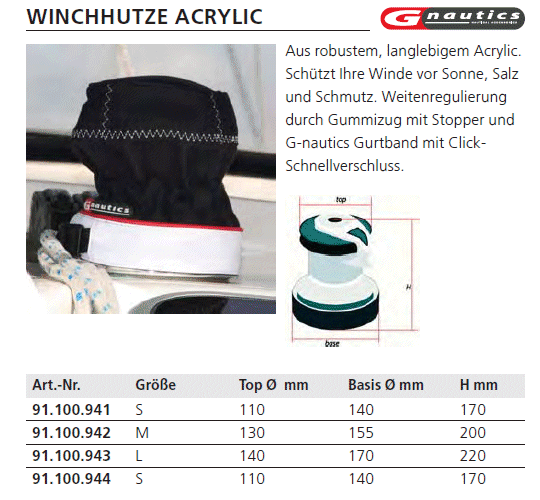

Winschhutzen zum Schutz Ihrer Winsch gegen Sonne und Schmutz

ac
91100941 Gnautics Winch Hutze S Acrylic navy-blue 28,77 €
91100942 Gnautics Winch Hutze M Acrylic navy-blue 30,83 €
91100943 Gnautics Winch Hutze L Acrylic navy-blue 35,02 €
91100944 Gnautics Winch Hutze XL Acrylic navy-blue 34,94 €



p

244 91102310 Gnautics Winch Hutze S 23,56 €
244 91102311 Gnautics Winch Hutze M 25,76€
244 91102312 Gnautics Winch Hutze L 27,95 €
244 91102313 Gnautics Winch Hutze XL 29,04 €

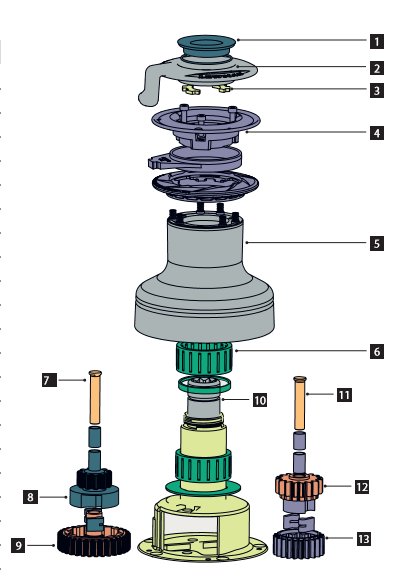

Ersatzteile EVO-Winden



Teile-Nr Kuurzbezeichnung
Teil in Skizze
 Preis
76327151 º 48000455 16ST-30ST Drum Bearing Kit
6
 49,24 €
76327152 º 48000456 34ST/40ST Drum Bearing Kit
6
 52,66 €
76327153 º 48000457 44ST/46ST Drum Bearing Kit
6
 55,90 €
76327154 º 48000458 48ST Drum Bearing Kit
6
 47,87 €
76327155 º 48000459 50ST Drum Bearing Kit
6
 63,91 €
76327156 º 48000460 54ST Drum Bearing Kit
6
 66,20 €
76327157 º 48000461 58ST Drum Bearing Kit
6
 167,74 €
76327158 º 48000462 64ST/65St Drum Bearing Kit
6
 71,14 €
76327161 º 48000464 28ST-40ST Pawl Gear 1 Kit
8
 128,96 €
76327162 º 48000465 30ST Pawl Gear 2 Kit 16T
13
 95,82 €
76327164 º 48000467 40ST Pawl Gear 2 Kit 17T
13
 101,28 €
76327165 º 48000468 44ST-48ST Pawl Gear 2 Kit
13
 137,79 €
76327166 º 48000469 44ST-46ST Pawl Gear 1 Kit
8
 150,08 €
76327167 º 48000470 48ST Pawl Gear 1 Kit 15T
8
 145,85 €
76327169 º 48000472 50ST-54ST Pawl Gear 1 Kit
8
 204,40 €
76327170 º 48000473 54ST Pawl Gear 2 Kit 15T
13
 167,70 €
76327171 º 48000474 58ST Pawl Gear 2 Kit 14T
13
 203,55 €
76327172 º 48000475 58ST-65St Pawl Gear 1 Kit
8
 220,16 €
76327173 º 48000476 64ST-65St Pawl Gear 2 Kit
13
 163,14 €
76327300 º 48500016 15 Evo Jaw Kit
4
 38,28 €
76327301 º 48500031 30/40 Evo Jaw Kit
4
 42,09 €
76327303 º 48500046 45 Evo Jaw Kit
4
 38,02 €
76327304 º 48500051 50 Evo Jaw Kit
4
 30,70 €
76327305 º 48500056 55 Evo Jaw Kit
4
 71,49 €
76327306 º 48500066 65 Evo Jaw Kit
4
 155,30 €
76327307 º 48500017 15 Evo Feeder Arm
2
 76,99 €
76327308 º 48500032 30/40 Evo Feeder Arm
2
 79,67 €
76327309 º 48500047 45 Evo Feeder Arm
2
 105,27 €
76327310 º 48500052 50 Evo Feeder Arm
2
 144,29 €
76327311 º 48500057 55 Evo Feeder Arm
2
 164,47 €
76327312 º 48500069 65 Evo Feeder Arm
2
 184,94 €
76327313 º 48500015 15 Evo Top Cap & O-Ring Set
1
 21,47 €
76327314 º 48500030 30 Evo Top Cap & O-Ring Set
1
 15,04 €
76327315 º 48500040 40 Evo Top Cap & O-Ring Set
1
 15,34 €
76327316 º 48500045 45 Evo Top Cap & O-Ring Set
1
 15,70 €
76327317 º 48500050 50 Evo Top Cap & O-Ring Set
1
 15,51 €
76327318 º 48500055 55 Evo Top Cap & O-Ring Set
1
 15,60 €
76327319 º 48500065 65 Evo Top Cap & O-Ring Set
1
 17,78 €
76327320 º 15 Evo Stripper Ring (Paar)
Teil von 4
19,26 €
76327321 º 30/40 Evo Stripper Ring (Paar)
Teil von 4
 19,26 €
76327322 º 45 Evo Stripper Ring (Paar)
Teil von 4
 18,80 €
76327323 º 50 Evo Stipper Ring (Paar)
Teil von 4
 18,22 €
76327324 º 55 Evo Stripper Ring (Paar)
Teil von 4
 23,50 €
76327325 º 65 Evo Stripper Ring (Paar)
Teil von 4
 25,36 €

4675 260 76327151 º 48000455 16ST-30ST Drum Bearing Kit 49,24 €
4676 260 76327152 º 48000456 34ST/40ST Drum Bearing Kit 52,66 €
4677 260 76327153 º 48000457 44ST/46ST Drum Bearing Kit 55,90 €
4678 260 76327154 º 48000458 48ST Drum Bearing Kit 47,87 €
4679 260 76327155 º 48000459 50ST Drum Bearing Kit 63,91 €
4680 260 76327156 º 48000460 54ST Drum Bearing Kit 66,20 €
4681 260 76327157 º 48000461 58ST Drum Bearing Kit 167,74 €
4682 260 76327158 º 48000462 64ST/65St Drum Bearing Kit 71,14 €
4690 260 76327161 º 48000464 28ST-40ST Pawl Gear 1 Kit 128,96 €
4683 260 76327162 º 48000465 30ST Pawl Gear 2 Kit 16T 95,82 €
4684 260 76327164 º 48000467 40ST Pawl Gear 2 Kit 17T 101,28 €
4685 260 76327165 º 48000468 44ST-48ST Pawl Gear 2 Kit 137,79 €
4691 260 76327166 º 48000469 44ST-46ST Pawl Gear 1 Kit 150,08 €
4692 260 76327167 º 48000470 48ST Pawl Gear 1 Kit 15T 145,85 €
4693 260 76327169 º 48000472 50ST-54ST Pawl Gear 1 Kit 204,40 €
4687 260 76327170 º 48000473 54ST Pawl Gear 2 Kit 15T 167,70 €
4688 260 76327171 º 48000474 58ST Pawl Gear 2 Kit 14T 203,55 €
4694 260 76327172 º 48000475 58ST-65St Pawl Gear 1 Kit 220,16 €
4689 260 76327173 º 48000476 64ST-65St Pawl Gear 2 Kit 163,14 €
4708 261 76327300 º 48500016 15 Evo Jaw Kit 38,28 €
4709 261 76327301 º 48500031 30/40 Evo Jaw Kit 42,09 €
4710 261 76327303 º 48500046 45 Evo Jaw Kit 38,02 €
4711 261 76327304 º 48500051 50 Evo Jaw Kit 30,70 €
4712 261 76327305 º 48500056 55 Evo Jaw Kit 71,49 €
4713 261 76327306 º 48500066 65 Evo Jaw Kit 155,30 €
4702 261 76327307 º 48500017 15 Evo Feeder Arm 76,99 €
4703 261 76327308 º 48500032 30/40 Evo Feeder Arm 79,67 €
4704 261 76327309 º 48500047 45 Evo Feeder Arm 105,27 €
4705 261 76327310 º 48500052 50 Evo Feeder Arm 144,29 €
4706 261 76327311 º 48500057 55 Evo Feeder Arm 164,47 €
4707 261 76327312 º 48500069 65 Evo Feeder Arm 184,94 €
4695 261 76327313 º 48500015 15 Evo Top Cap & O-Ring Set 21,47 €
4696 261 76327314 º 48500030 30 Evo Top Cap & O-Ring Set 15,04 €
4697 261 76327315 º 48500040 40 Evo Top Cap & O-Ring Set 15,34 €
4698 261 76327316 º 48500045 45 Evo Top Cap & O-Ring Set 15,70 €
4699 261 76327317 º 48500050 50 Evo Top Cap & O-Ring Set 15,51 €
4700 261 76327318 º 48500055 55 Evo Top Cap & O-Ring Set 15,60 €
4701 261 76327319 º 48500065 65 Evo Top Cap & O-Ring Set 17,78 €
4714 261 76327320 º 15 Evo Stripper Ring (Paar) 19,26 €
4715 261 76327321 º 30/40 Evo Stripper Ring (Paar) 19,26 €
4716 261 76327322 º 45 Evo Stripper Ring (Paar) 18,80 €
4717 261 76327323 º 50 Evo Stipper Ring (Paar) 18,22 €
4718 261 76327324 º 55 Evo Stripper Ring (Paar) 23,50 €
4719 261 76327325 º 65 Evo Stripper Ring (Paar) 25,36 €
4675 260 76327151 º 48000455 16ST-30ST Drum Bearing Kit 49,24 €
4676 260 76327152 º 48000456 34ST/40ST Drum Bearing Kit 52,66 €
4677 260 76327153 º 48000457 44ST/46ST Drum Bearing Kit 55,90 €
4678 260 76327154 º 48000458 48ST Drum Bearing Kit 47,87 €
4679 260 76327155 º 48000459 50ST Drum Bearing Kit 63,91 €
4680 260 76327156 º 48000460 54ST Drum Bearing Kit 66,20 €
4681 260 76327157 º 48000461 58ST Drum Bearing Kit 167,74 €
4682 260 76327158 º 48000462 64ST/65St Drum Bearing Kit 71,14 €
4690 260 76327161 º 48000464 28ST-40ST Pawl Gear 1 Kit 128,96 €
4683 260 76327162 º 48000465 30ST Pawl Gear 2 Kit 16T 95,82 €
4684 260 76327164 º 48000467 40ST Pawl Gear 2 Kit 17T 101,28 €
4685 260 76327165 º 48000468 44ST-48ST Pawl Gear 2 Kit 137,79 €
4691 260 76327166 º 48000469 44ST-46ST Pawl Gear 1 Kit 150,08 €
4692 260 76327167 º 48000470 48ST Pawl Gear 1 Kit 15T 145,85 €
4693 260 76327169 º 48000472 50ST-54ST Pawl Gear 1 Kit 204,40 €
4687 260 76327170 º 48000473 54ST Pawl Gear 2 Kit 15T 167,70 €
4688 260 76327171 º 48000474 58ST Pawl Gear 2 Kit 14T 203,55 €
4694 260 76327172 º 48000475 58ST-65St Pawl Gear 1 Kit 220,16 €
4689 260 76327173 º 48000476 64ST-65St Pawl Gear 2 Kit 163,14 €
4708 261 76327300 º 48500016 15 Evo Jaw Kit 38,28 €
4709 261 76327301 º 48500031 30/40 Evo Jaw Kit 42,09 €
4710 261 76327303 º 48500046 45 Evo Jaw Kit 38,02 €
4711 261 76327304 º 48500051 50 Evo Jaw Kit 30,70 €
4712 261 76327305 º 48500056 55 Evo Jaw Kit 71,49 €
4713 261 76327306 º 48500066 65 Evo Jaw Kit 155,30 €
4702 261 76327307 º 48500017 15 Evo Feeder Arm 76,99 €
4703 261 76327308 º 48500032 30/40 Evo Feeder Arm 79,67 €
4704 261 76327309 º 48500047 45 Evo Feeder Arm 105,27 €
4705 261 76327310 º 48500052 50 Evo Feeder Arm 144,29 €
4706 261 76327311 º 48500057 55 Evo Feeder Arm 164,47 €
4707 261 76327312 º 48500069 65 Evo Feeder Arm 184,94 €
4695 261 76327313 º 48500015 15 Evo Top Cap & O-Ring Set 21,47 €
4696 261 76327314 º 48500030 30 Evo Top Cap & O-Ring Set 15,04 €
4697 261 76327315 º 48500040 40 Evo Top Cap & O-Ring Set 15,34 €
4698 261 76327316 º 48500045 45 Evo Top Cap & O-Ring Set 15,70 €
4699 261 76327317 º 48500050 50 Evo Top Cap & O-Ring Set 15,51 €
4700 261 76327318 º 48500055 55 Evo Top Cap & O-Ring Set 15,60 €
4701 261 76327319 º 48500065 65 Evo Top Cap & O-Ring Set 17,78 €
4714 261 76327320 º 15 Evo Stripper Ring (Paar) 19,26 €
4715 261 76327321 º 30/40 Evo Stripper Ring (Paar) 19,26 €
4716 261 76327322 º 45 Evo Stripper Ring (Paar) 18,80 €
4717 261 76327323 º 50 Evo Stipper Ring (Paar) 18,22 €
4718 261 76327324 º 55 Evo Stripper Ring (Paar) 23,50 €
4719 261 76327325 º 65 Evo Stripper Ring (Paar) 25,36 €



























Kontakt/Bestellung
