Andersen Winsch Typ ST

Die Andersen Winschen mit ihren vertikalen Rippen sind besonders effektiv in der Handhabung.. Das gewährleistet geringe Reibungsverluste beim Fieren und gute Haltbarkeit beim Holen. Alles ist poliert für lange Haltbarkeit der Schoten.

für Bestellungen oder Anfragen

Preise für klassische Winschen: hier

Preise für selbstholende Winschen: hier

Preise für Winschkurbeln: hier

Preise für Servicekits und Ersatzteilehier

Preise für Umbausätze hier

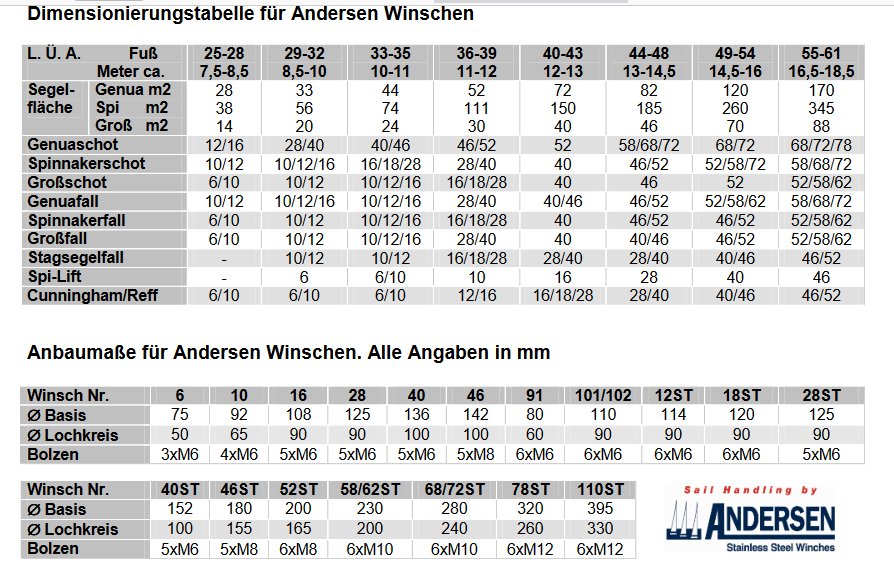

Dimensionierungstabelle steht hier zum Download zur Verfügung.

Die Winschen haben Trommeln aus nichtrostendem Stahl sind damit allen anderen Winschen mit Aluminium- oder Bronzetrommeln überlegen. Die Oberfläche aus nichtrostendem Stahl unterliegt praktisch keinem Verschleiß und sieht nach Jahrzehnten noch aus wie neu. Andere Winschentrommeln müssen nach einigen Jahren neu eloxiert oder verchromt werden. Einen weiteren Vorteil bieten die Andersen-Winschen durch ihr geringes Gewicht im Vergleich zu Aluminium-Winschen.Die Basis bzw. die Zahnräder des Getriebes werden aus hochwertiger Aluminiumbronze gefertigt. Dieses Material hat praktisch doppelt so hohe Festigkeiten wie die für den maritimen Einsatz gewöhnlich verwendete Bronze. Die Lager, Achsen und Pallen sind aus nichtrostendem Stahl.

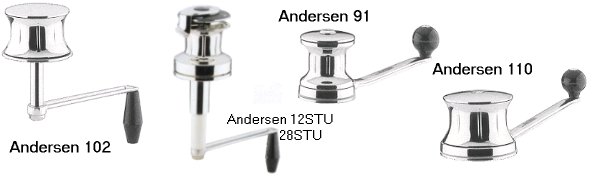

Andersen Classic-Winschen




Mit den Schotwinschen für Drachen, H-Boote und Folkeboote fing die Entwicklung und Produktion bei Andersen an. Auch heute noch werden sie aufgrund ihrer zeitlosen Formgebung und technischen Effizienz produziert. Die Winschen 91, 101, und 102 können als Klassiker bezeichnet werden. Die Kurbeln sind im Preis enthalten.

Standard-Winschen für kleinere Boote und spezielle Anwendungen wie z.B. Reffwinsch. Alle Standardwinschen haben die bewährten "Power Ribs", die die Schot beim Fieren nur kontrolliert und materialschonend auf der Trommel rutschen lassen.

Tabelle: Andersen Classic-Winschen

BezeichnungTrommel ø mmBasis ø mmHöhe mmKurbellänge mmÜbers. GetriebeÜbers. KraftGewicht kg
10 Eingang 60 92 83   1 : 1 8,3:1 1,4
16 Zweigang 60 114 108



1 : 1 2:1 8,3:1 16,6:1 2,6

28 Zweigang

70 125 125   1 : 1 4 : 1 7,1:1 28,6:1 3,2
40 Zweigang 76 136 140   1 : 1, 6 4 :1 6,5:1 42 : 1 3,9
46 Zweigang 78 142 140   1:1 7:1 6,4:1 45,6:1 4,0
Classic 91518094 2001:18,0:11,0
Classic 1018311088 2501:15,5:11,5

Classic 102 100 mm Welle

83110732201:15,5:12,0

Classic 102 150 mm Welle

83 110 73 220 1:1 5,5:1 2,0

Classic 102 200 mm Welle

83 110 73 220 1:1 5,5:1 2,0

Preise der klassischen Winschen
R-RA500010 Winsch 10 1-Gang 199,00 €
R-RA500018 Winsch 18 2-Gang 719,00€
R-RA500028 Winsch 28 2-Gang 936,00 €
R-RA500040 Winsch 40 2-Gang 1127,- €
R-RA500046 Winsch 46 2-Gang 1147,- €
R-RA510091 Winsch 91 522,-- €
R-RA510101 Winsch 101 711,-- €
R-RA510105 Winsch 102 - 100mm Welle 581,-- €
R-RA510102 Winsch 102 - 150mm Welle 618.-- €
R-RA510103 Winsch 102 - 200mm Welle 699,-- €








Selbst-holende Winschen (ST)

Die Bezeichnung steht für eine Art Kranz über der Winschentrommel, der die von der Trommel ablaufende Schot aufnimmt, über etwa 300° in der Drehung mitnimmt und dann in eine definierte Richtung kontrolliert ablaufen läßt. Spezielle Rippen im Kranz verhindern ein Rücklaufen der Schot.

Damit hat man beim Kurbeln der Winsch beide Hände frei und kann mehr Kraft aufwenden und schneller kurbeln. Nach Dichtsetzen der Schot ist sie schon auf der ST-Winsch belegt. Eine Klampe oder Klemme ist nicht erforderlich.

Andersen hat diese Technik perfektioniert. Der ST-Aufsatz paßt sich flexibel sehr unterschiedlichen Tauwerkdurchmessern an. Die Rippen im ST-Aufsatz sind, wie die POWER RIBS auf der Trommel angerundet und schonen das Tauwerk. Ein Leinenführer läßt sich so einstellen, daß das Tauwerk im Idealwinkel abläuft.

Die Winschen ab 46ST sind werksseitig für das modulare Andersen-Power-System vorbereitet und können auf elektrischen oder hydraulischen Antrieb umgerüstet werden. Bitte fragen Sie an wegen eines Angebotes.

Die ST-Winschen 46 bis 72 gibt es alternativ mit Basis und oberer Abdeckung aus schwarzem Komposit-Kunststoff (BT), oder ganz aus nichtrostendem Stahl (FS). Die Winschen 78 und 110 sind nur ganz in nichtrostendem Stahl lieferbar.

zur Anfrage/Bestellung

Tabelle: Selbstholende Winschen, Technische Daten

Bezeichnung

Trommel

Æ mm

Basis

Æ mm

Höhe

mm



für Tauwerk

Æ mm



Übers.Getriebe

1. 2.Gang

Leistungsfaktor

1. 2. Gang

Gewicht

kg

12ST FS Eingang 70 1151308-141,3:1 9,5:1 2,6
18ST FS Eingang 70120 1368-142,6:118,8:1 3,4

28ST FS Zweigang

70 1251518-141,3:1 3,7:1 9,5:1 26,5:1 4,1

34ST FS Zweigang

70 125 151 8-14 1,3:1 4,7:1 9,5:1 33,8:1 4,0
40ST FS Zweigang 7615217210-121,3:1 6,0:1 8,5:1 39,5:1 4,9
46St FS Zweigang 891802058-142,8:1 8,4:1 15,5:1 46,6:1 7,4
50St FS Zweigang 89 180 209 8-14 2,8:1 8,8:1 15,7:1 49,3:1 7,7
52ST BT Zweigang 1002002258--163,2:1 10,5:1 16,2:1 52,0:1 10,2
52ST FS Zweigang 1002002258-163,2:1 10,5:1 16,2:1 52,0:1 10,2
58ST FS Zweigang 1152302588-183,7:1 13,1:1 16,1:1 57,7:1 15,2
62ST FS Zweigang 1152302588-183,7:1 14,1:1 16,1:1 62,7:1 15,5
68ST FS Zweigang 14028032012-185,8:1 18,8:1 20,7:1 67,1:1 22,2
72ST FS Zweigang 14028028012-185,8:1 20,3:1 20,7:1 72,6:1 22,2
78ST FS Zweigang 17032037014-227,0:1 26,7:1 20:1 78:1 40,7
110ST FS Zweigang 25039541016-2510,2:1 56,1:1 19:1 106:1 70,4

Tabelle: Selbstholende Winschen, Preise



Selbstholende Winschen -

komplett Edelstahl (FS)


  RA2012010000 12ST Winsch FS 1-Gang 599,00 €
  RA2018010000 18ST Winsch FS 1-Gang 788,00 €
  RA2028010000 28ST Winsch FS 2-Gang 1.039,00 €
  RA2034010000 34ST Winsch FS 2-Gang 1.094,00 €
  RA2040010000 40ST Winsch FS 2-Gang 1.256,00 €
  RA2046010000 46ST Winsch FS 2-Gang 1.729,00 €
  RA2050010000 50ST Winsch FS 2-Gang

1.832,00 €

  RA2052010000 52ST Winsch FS 2-Gang

2.429,00 €

  RA2058010000 58ST Winsch FS 2-Gang 3.308,00 €
  RA2062010000 62ST Winsch FS 2-Gang 3.397,00 €
  RA2068010000 68ST Winsch FS 2-Gang 4894,00 €
  RA2072010000 72ST Winsch FS 2-Gang 5063,00 €

Umbausätze auf elektrische Winsch

E1 elektrisch - Umbausätze*
R-RA2028211300 28ST Umbausatz E1 elektrisch 12V 2569,- €
R-RA2034211300 34ST Umbausatz E1 elektrisch 12V 2.569.- €
R-RA2040211300 40ST Umbausatz E1 elektrisch 12V 2550,- €
R-RA2046211300 46ST Umbausatz E1 elektrisch 12V 2550.-€
R-RA2050211300 50ST Umbausatz E1 elektrisch 12V 2550,- €
R-RA2052211300 52ST Umbausatz E1 elektrisch 12V

2746,- €

R-RA2058211300 58ST Umbausatz E1 elektrisch 12V 3.173.- €
R-RA2062211300 62ST Umbausatz E1 elektrisch 12V 3.173,- €
R-RA2068211300 68ST Umbausatz E1 elektrisch 12V 3.255,- €
R-RA2072211300 72ST Umbausatz E1 elektrisch 12V 3.224,- €
  ANMERKUNG: alle Winschen sind auch in 24V verfügbar (gleicher Preis wie 12V)
  Preise können abweichen; das kann davon abhängen, ob es sich um ältere Winschen handelt oder keine Standard-Installation ist; bitte halten Sie Ihre Seriennummer der Winsch bei Anfragen bereit!


Das modulare Antriebssystem von Andersen erlaubt es, die Winschen 46ST bis 110ST nachträglich mit einem elektrischen oder hydraulischen Antrieb auszurüsten.

t






Kurbeln sind aus nichtrostendem Stahl hergestellt, nur die Griffe und Arretierungsknöpfe sind aus handfreundlichem Komposit-Kunststoff. Die Kurbeln haben durch die Materialprofilierung höchste Festigkeit bei geringem Gewicht

R-RA507297 Winschkurbel 8' (200mm) 73,44 €
R-RA507298 Winschkurbel 10' (250mm) 73,44 €
R-RA787000 ###Auto-Lock Winschkurbel 10' (250mm)1 199,00 €
R-RA510901 Winschkurbel für Winsch 90 (Winsch wird nicht mehr produziert) 85,82 €
R-RA510911 Winschkurbel für Winsch 91 141,50 €
R-RA511001 Winschkurbel für Winsch 100 (Winsch wird nicht mehr produziert) 85,82- €
R-RA511011 Winschkurbel für Winsch 101 122,95 €
R-RA511021 Winschkurbel für Winsch 102 & 12STU 101,94 €
R-RF4410 Winschkurbel,Quick-Lock, 200mm (8”), Single 161,92 €
R-RF4415 Winschkurbel, Quick-Lock 250mm (10”), Single 163,00 €
R-RF4430 Winschkurbel Quick-Lock, 200mm (8”), Palm Grip 169,41 €
R-RF4435 Winschkurbel, Quick-Lock, 250mm (10”), Palm Grip 170,20 €

  ###Dieser Artikel ist ein Auslaufartikel - der Preis kann höher sein, bitte fragen Sie vorher bei uns nach





Winsch Service Kits und Winschenfett
R-RA700020 Service Kit - Line Tender 40,58 €
R-RA700021 Service Kit - 52ST v.3 2009/später 31,08 €
R-RA710001 Service Kit - 12ST,28ST(10.2005/earlier) + 40ST 33,22 €
R-RA710002 Service Kit - 46ST 1982-1993 37,54 €
R-RA710003 Service Kit - 56ST, 66ST 85,89 €
R-RA710004 Service Kit - 10, 16, 28, 40, 46 Classic 41,86 €
R-RA710005 Service Kit - 56 Classic 67,76 €
R-RA710006 ###Service Kit 6: für Standard (nicht selbstholend) Winschen 6, 10, 16, 28, 40, 46, 481 22,86 €
R-RA710007 Service Kit - 78ST (10.2005/später) 137,70 €
R-RA710008 Service Kit - 52ST (v2.5 2009/früher) 69,49 €
R-RA710009 Service Kit - 110ST 140,29 €
R-RA710010 Service Kit - 10x coil springs +10x arm springs 25,45 €
R-RA710011 Service Kit - 46ST 1993-1996 47,90 €
R-RA710012 Service Kit - 58ST 94,53 €
R-RA710013 Service Kit - 68ST 104,89 €
R-RA710014 Service Kit - 90,91,92 Classic 36,67 €
R-RA710015 Service Kit - 100,101,102 Classic 41,86 €
R-RA710016 Service Kit - 6 Classic 22,00 €
R-RA710017 Service Kit - 46ST (1997- v3.2 07.2006) 53,08 €
R-RA710018 Service Kit - 12ST, 18ST, 28ST(11.2005/later), 34ST 39,26 €
R-RA710019 Service Kit - 46ST v.4.0 (08.2006/later), 48ST, 50ST 28,90 €
R-RA710022 Compact BD Seal Service Kit 62,58 €
R-RA710023 Compact BD Seal Service Kit plus pre-2015 retrofit 103,16 €
R-RA710024 Compact AD Seal Service Kit 28-40ST 75,53 €
R-RA710025 Compact AD Seal Service Kit 46-50ST 80,71 €
R-RA710026 Compact AD Seal Service Kit 52-62ST 91,93 €
R-RA710027 Compact AD Seal Service Kit 68-72ST 69,49 €
R-RA710040 Service Kit - 82-3ST 397,59 €
    3,00 €
R-RA500001-1 Winschenfett, Einzeltube (75gr) 17,25 €
R-RA500001 Winschenfett, Karton mit 12 Tuben 145,30 €
